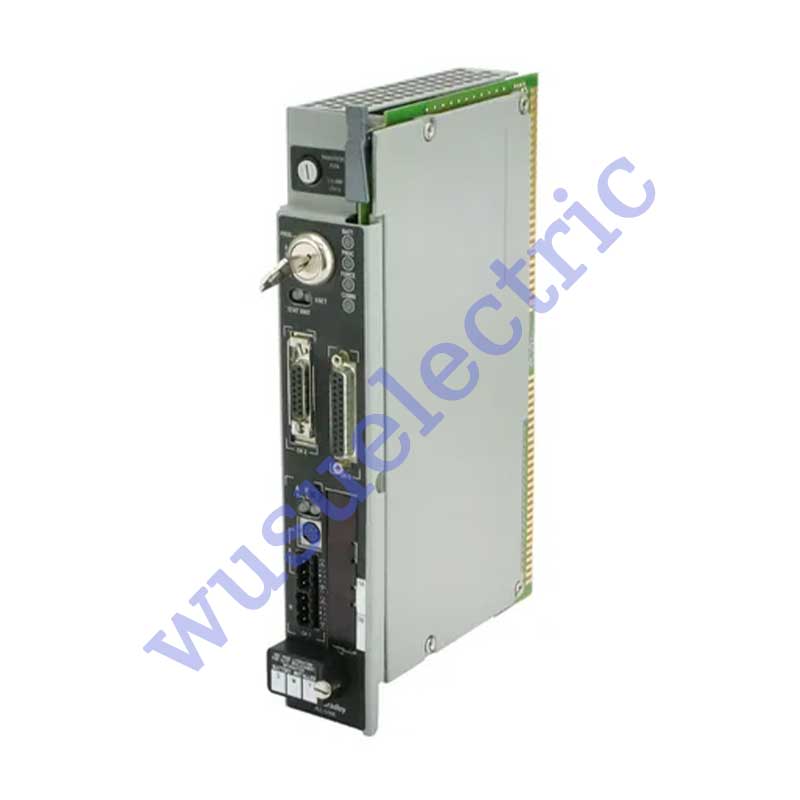

وحدة التحكم المنطقية القابلة للبرمجة Allen Bradley 1785-L80E

• عائلة المنتج: وحدة التحكم المنطقية القابلة للبرمجة 5
• نوع المنتج: وحدة تحكم منطقية قابلة للبرمجة
• مزود الطاقة: 1771-P4S، -P6S، -P4S1، -P6S1
• تبديد الطاقة: 17.3 واط
• حمل التيار للوحة الخلفية: 3.3 أمبير
• واجهات الاتصالات المضمنة: 4 منافذ DH+/إدخال/إخراج عن بُعد (محول أو ماسح ضوئي) منفذ تسلسلي واحد، قابل للتكوين وفقًا لمعايير RS-232 و423 وRS-422A
• ذاكرة: 100 كلمة
• بطارية: 1770-XYC
• الحد الأقصى لعدد رفوف الإدخال/الإخراج: 93
• الحد الأقصى لعدد عمليات الإدخال/الإخراج لكل رابط: 32

وحدة التحكم المنطقية القابلة للبرمجة (PLC) Allen-Bradley 1785-L80E هي وحدة تحكم منطقية قابلة للبرمجة (PLC) من Allen-Bradley. تُستخدم هذه الوحدة بشكل مثالي في التطبيقات الكبيرة ذات متطلبات التحكم المعقدة. وهي قادرة على تنفيذ التحكم المنفصل والتناظري في الوضعين اليدوي والآلي، وتنفيذ عمليات الحركة والحساب والعد، وتطبيق خوارزميات التحكم المتقدمة مثل التحكم النسبي + التكاملي + المشتق (PID).

تحتوي وحدة التحكم هذه على ذاكرة مستخدم غير قابلة للتوسيع بسعة 100 ألف كلمة، تُستخدم لتخزين برامج المستخدم وإعداداته. تُحفظ محتويات ذاكرة المستخدم بواسطة بطارية ليثيوم برقم كتالوج 1785-XYC. يمكن تركيب أجهزة احتياطية للذاكرة غير المتطايرة في وحدة التحكم لتكملة ذاكرة المستخدم الداخلية. أجهزة الذاكرة المتوافقة مع وحدة التحكم هذه هي 1785-ME16 لـ 16 ألف كلمة، و1785-ME32 لـ 32 ألف كلمة، و1785-ME64 لـ 64 ألف كلمة، و1785-ME100 لـ 100 ألف كلمة.

يحتوي جهاز التحكم 1785-L80E على منافذ اتصال مدمجة تُمكّن وحدة التحكم من التواصل مع مختلف الأجهزة الصناعية وتنفيذ تطبيقات الإدخال/الإخراج الموزعة. تتضمن هذه المنافذ منفذ اتصال RS232 بـ 25 سنًا يُستخدم للاتصالات من نقطة إلى نقطة. يدعم الجهاز بروتوكولي DF1 كامل ونصف مزدوج. كما يحتوي على طرف برمجة mini-DIN بـ 8 سنون، ومنافذ مشتركة للقناتين 1A و1B قابلة للتكوين لمحول أو ماسح ضوئي لـ Data Highway Plus (DH+) ومحول الإدخال/الإخراج عن بُعد (RIO). كما يحتوي على منفذ اتصال إيثرنت يدعم سرعة 10/100 ميجابت في الثانية مع إمكانية التفاوض التلقائي. تعمل هذه الواجهات بشكل مستقل ويمكن تشغيلها في وقت واحد. يمكن تشغيلها بشكل مستقل وفي وقت واحد.

يدعم هذا المتحكم تثبيت إجمالي 93 هيكل إدخال/إخراج بحد أقصى 32 هيكل إدخال/إخراج عن بعد لكل رابط، قادر على التحكم في عمليات الإدخال/الإخراج حتى 3072 أي مزيج أو 3072 إدخال + 3072 إخراج (مكمل).

تم تركيب وحدة التحكم 1785-L80E في أقصى فتحة يسار هيكل الإدخال/الإخراج 1771، وتستهلك تيارًا خلفيًا قدره 3.6 أمبير عند 5 فولت تيار مستمر، وتُبدد حرارة قدرها 65 وحدة حرارية بريطانية/ساعة عند التشغيل. تستخدم وحدة التحكم وحدة بطارية 1770-XYC للحفاظ على ذاكرة المستخدم المتقلبة، بالإضافة إلى بطارية ليثيوم من وحدات الذاكرة 1785-ME16، أو 1785-ME64، أو 1785-ME32، أو 1785-M100 كنسخ احتياطية للذاكرة.

يدعم المعالج 1785-L80E وحدات الإدخال/الإخراج الذكية 8، 16، 32، و1771، ويبلغ أقصى وقت لمسح الإدخال/الإخراج 0.5 مللي ثانية لمحول الإدخال/الإخراج المحلي الممتد، و10 مللي ثانية لرف الإدخال/الإخراج عن بُعد بسرعة نقل 57.6 كيلوبت في الثانية، و3 مللي ثانية لرف الإدخال/الإخراج عن بُعد بسرعة نقل 230.4 كيلوبت في الثانية. يحتوي المعالج على ذاكرة مستخدم SRAM بسعة 100 ألف كلمة كحد أقصى، ويدعم 24 رف إدخال/إخراج كحد أقصى، و65 وصلة هيكل إدخال/إخراج كحد أقصى. يتعامل المعالج مع أجهزة الإدخال/الإخراج بثلاثة أوضاع مختلفة: وضع الفتحتين الذي يعالج أي مزيج من وحدات 8 نقاط ووحدة زوجية 16 نقطة، ووضع الفتحة الواحدة الذي يعالج أي مزيج من وحدات 8 و16 نقطة، ووحدات زوجية 32 نقطة، ووضع نصف الفتحة الذي يدعم أي مزيج من وحدات 8 و16 و32 نقطة. يحتوي جهاز 1785-L80E على منفذ اتصال إيثرنت مخصص بـ 15 سنًا، ومنفذي إدخال/إخراج عن بُعد (محول أو مسح ضوئي) لتوصيله بشبكة DH+، ومنفذ اتصال تسلسلي RS-232-C و422-A و423. يحتوي الجهاز على ساعة دائرة داخلية بدقة متغيرة تتراوح بين +/- 5 دقائق شهريًا، ويتراوح نطاق درجة حرارة التشغيل المُصنّف بين 0 و60 درجة مئوية (32 و140 درجة فهرنهايت) عند رطوبة غير مكثفة تتراوح بين 5 و95% دون انخفاض في التصنيف. يتحمل الجهاز صدمة تشغيلية تبلغ 30 جيجابت واهتزازًا يبلغ 1 جيجابت عند تردد 10-500 هرتز دون انخفاض في التصنيف، وهو حاصل على شهادات CSA وC-TICK وCE وUL. يزن الجهاز 1785-L80E حوالي 1.38 كيلوغرام (3.0 أرطال) ويأتي بغلاف مفتوح.
